SP Level
Drahtloser Mehrzonen-
Füllstandscanner
Automatisieren Sie die Bestandskontrolle mit einem drahtlosen Mehrzonen-ToF-Scanner. SP Level sieht das ganze Regal als Karte aus 64 Zonen, meldet jede Änderung innerhalb von Minuten, und SmartCloud macht aus der Karte Füllstand, Stückzahlen und Nachschubmeldungen — ohne ein einziges Kabel.
Wichtigste Merkmale
Laser-ToF-Karte mit 64 Zonen (8×8, 60° Sichtfeld)- Füllstandüberwachung von Regalen, Palettenplätzen und Behältern im digitalen Zwilling
- Meldet Änderungen innerhalb von Minuten, bis zu 5 Jahre mit einer Batterie
- Findet sein Netz selbst: SP-Net-Gateway oder LoRaWAN, bis zu 5 km
- Dichtes, kompaktes IP65-Gehäuse
- Einrichtung per Smartphone über NFC, ERP-Anbindung über API
Eine 64-Zonen-Karte für jedes Regal
Worldwide Helium Network compatibility
Ready to work out of the box
3 years warranty period

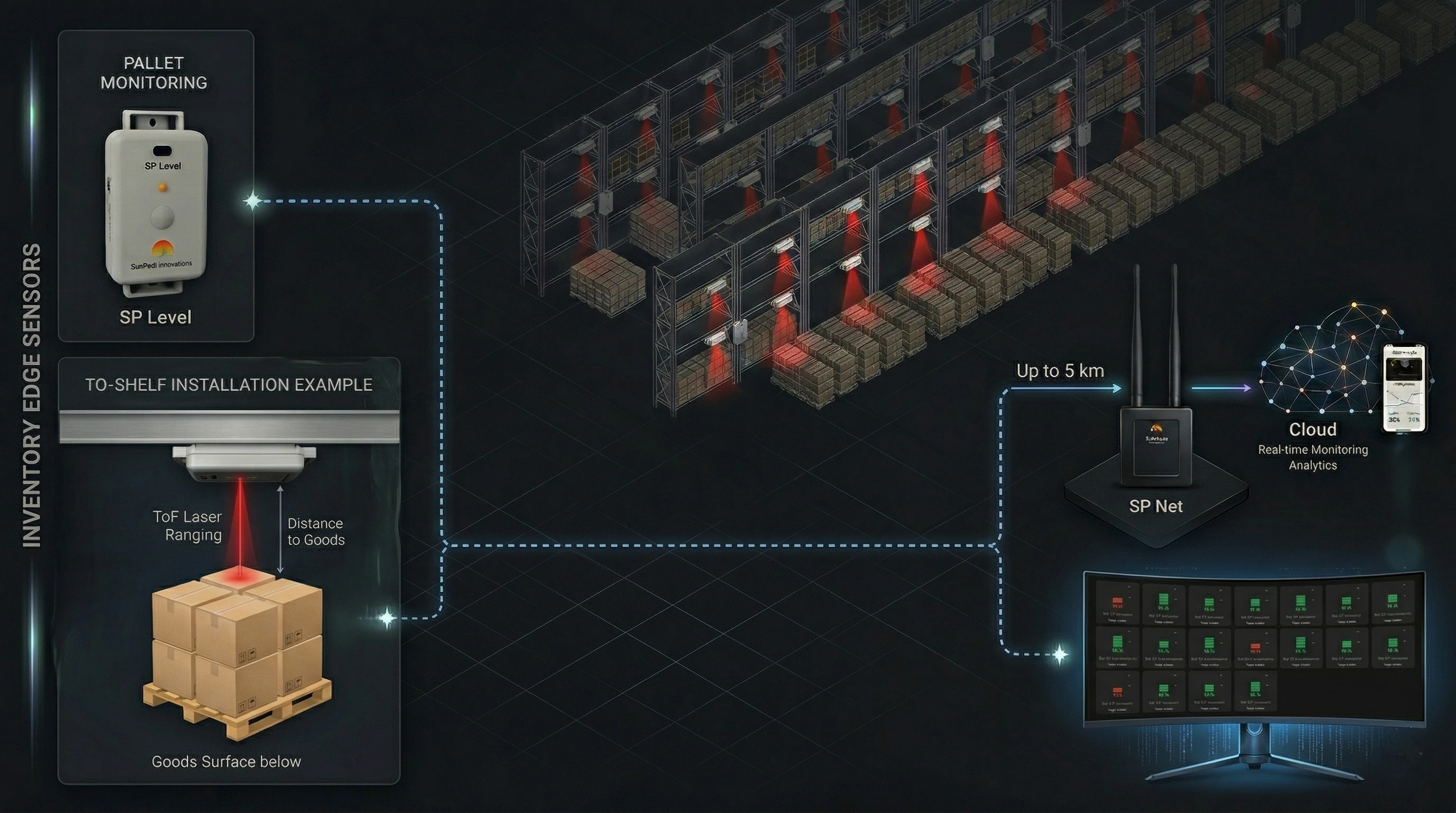

Wie funktioniert es?
Anwendungsfälle
Smart RetailSP Level wird unter dem darüberliegenden Regalboden montiert und blickt von oben auf die Ware. Die 64-Zonen-Karte zeigt nicht nur, dass sich das Regal leert, sondern wo: welches Facing fehlt und welcher Teil noch voll ist. Eine bestätigte Änderung erreicht SmartCloud innerhalb von Minuten; Planogramm und Kalibrierung «Regal ist leer» liegen in der Cloud, der Sensor braucht vor Ort keine Einrichtung.
Logistik: LagerbestandÜber einem Lagerplatz montiert, misst SP Level die Höhe des Restbestands über die gesamte Zelle und nicht an einem einzelnen Punkt. SmartCloud rechnet die Karte nach dem Objektprofil in Füllstand in Prozent, Stück oder Paletten um und zeigt die Zelle im digitalen Zwilling des Lagers.
AbfallwirtschaftAn der Innenseite des Deckels befestigt, kartiert SP Level die Oberfläche des Inhalts: ungleichmäßige Haufen und Hohlräume täuschen eine Punktmessung nicht mehr. SmartCloud schlägt vor, wann sich die Leerung lohnt, und plant die Route nach realen Füllständen.
Trichter, Behälter und TanksÜber einem Trichter oder einer undurchsichtigen Flüssigkeit mittelt die Mehrzonen-Karte die Oberfläche und verfolgt die Füllstanddynamik über die Zeit. Transparente oder spiegelnde Oberflächen liegen außerhalb des Lasermessverfahrens.
Technische Daten
Die Garantiezeit beträgt 3 Jahre ab Produktionsdatum.
| Messverfahren | Mehrzonen-Laser-Time-of-Flight, 8×8 = 64 Zonen, 60°×60° Sichtfeld (Klasse 1, 940 nm) |
|---|---|
| Messbereich | 0,02…2,0 m volle 8×8-Karte (bis 3,5 m 4×4-Übersicht); bei Innenbeleuchtung |
| Genauigkeit je Zone | ±1 cm bis 0,2 m, darüber ±5 % des Messwerts (Sensordatenblatt, weißes mattes Ziel); 2-cm-Schritte im Funkrahmen |
| Datenübertragung | Änderungsereignisse innerhalb von Minuten (durch wiederholte Messungen bestätigt), volle Karte auf Anfrage, Heartbeat alle 6 h (einstellbar) |
| Funkstandard | LoRaWAN 1.0.4 Klasse A (OTAA/ABP), EU868, oder Einkanal-SP Net (bidirektional); automatische Netzwahl — zuerst SP Net, dann LoRaWAN |
| Reichweite | bis zu 5 km (Sichtverbindung) |
| Konfiguration | NFC (App SunPeak Setup, Android/iOS); over-the-air über SP Net und LoRaWAN-Netze, signiert |
| Stromversorgung | 3,6 V 2400 mAh ER14505 Li-SOCl₂ |
| Batterielebensdauer | bis zu 5 Jahre (abhängig vom Mess- und Sendeprofil) |
| Betriebstemperatur | −20…+60 °C |
| Gehäuse und Montage | IP65 / Kabelbinder oder M4-Schrauben, Objektiv zur Oberfläche, 0,3…2 m darüber |
| Abmessungen | 100 × 50 × 20 mm |
SmartCloud-Ökosystem
Cloud ReadyPlug-&-Play-Aktivierung: Gerät registrieren, montieren, «Regal ist leer» drücken — SmartCloud leitet Regalebene und Zonenmaske aus der ersten Karte ab.
Live-FüllstandkarteJede Regalzone wird im digitalen Zwilling als Füllstand in Prozent gezeigt; Ereignisse aktualisieren die Karte innerhalb von Minuten, der Verlauf wird je Zone gespeichert.
Virtuelle RegaleDie Cloud macht aus Millimetern Geschäftskennzahlen: Stück im Regal, Volumen in Litern oder Masse in Kilogramm nach dem Objektprofil.
BestandsanalytikVerfolgen Sie die Verbrauchsdynamik, prognostizieren Sie den Zeitpunkt der Erschöpfung und optimieren Sie die Logistikketten.
SP Level – Dokumente und Bestellung
Kaufen
Datasheet
BroschüreSP Level – häufig gestellte Fragen
Wie lange hält die Batterie?
Bis zu 5 Jahre. Der Sensor tastet das Regal mit einem sparsamen 4×4-Rahmen ab, sendet nur, wenn sich das Regal tatsächlich ändert, und schickt alle 6 Stunden einen Heartbeat; stark frequentierte Regale und häufigeres Abtasten verkürzen die Lebensdauer. SmartCloud zeigt die Prognose für das konfigurierte Profil.
Ist SP Level mit Standard-LoRaWAN-Netzen kompatibel?
Ja: LoRaWAN 1.0.4 Klasse A (OTAA/ABP) mit jedem konformen Netzwerkserver, und das Einkanal-Gateway SP Net dort, wo keine LoRaWAN-Abdeckung besteht. Standardmäßig wählt der Sensor selbst zwischen beiden (siehe «Welches Netz nutzt SP Level?»).
Was misst SP Level?
Eine Karte der Abstände zur Oberfläche in 64 Zonen (8×8) über ein Sichtfeld von 60°: 0,02…2 m für die volle Karte, bis 3,5 m für die grobe 4×4-Übersicht. Füllstand, Stückzahlen und Meldungen berechnet SmartCloud aus der Karte.
Wie wird das Regal kalibriert?
In SmartCloud mit einem Klick: Sensor über dem leeren Regal montieren und «Regal ist leer» drücken. Die Cloud findet die Regalebene und die zugehörigen Zonen; am Gerät wird nichts eingestellt.
Wie schnell erreicht eine Änderung die Cloud?
Der Sensor tastet das Regal im konfigurierten Intervall ab (standardmäßig 10 min), bestätigt eine Änderung mit zwei weiteren Messungen im Minutenabstand — eine Person vor dem Regal wird so ignoriert — und sendet dann sofort: typischerweise 2…12 Minuten nach der Änderung.
Spielen Beleuchtung oder Ware eine Rolle?
Starkes Tageslicht verkürzt die Laserreichweite (etwa 0,5 m bei 5 klux); transparente, glänzende oder sehr dunkle Waren reflektieren den Strahl schlecht. Übliche Beleuchtung in Handel und Lager ist unproblematisch.
Wie wird das Gerät konfiguriert?
Per Smartphone über NFC mit der App SunPeak Setup (ohne Öffnen des Gehäuses) und over-the-air aus SmartCloud — über das SP-Net-Gateway oder ein LoRaWAN-Netz; jede Änderung ist signiert und wird vom Sensor bestätigt. Eine einzelne Magnetberührung lässt den Sensor ausstehende Einstellungen sofort abholen. Eine Magnetgeste startet einen 3-minütigen Testmodus mit LED-Rückmeldung für die Montage.
Wie lautet die Artikelnummer?
SP Level (drahtloser Mehrzonen-Füllstandscanner) wird bei SunPeak Innovations unter der Artikelnummer SP700 bestellt.
Ist SP Level zertifiziert?
CE und RoHS.
Welches Netz nutzt SP Level?
Das entscheidet er selbst, ohne Einrichtung. Beim Einschalten sucht er zuerst ein SP-Net-Gateway: antwortet das Gateway (innerhalb von etwa 1,5 Minuten, die LED blinkt zweimal grün), bleibt der Sensor im SP Net. Wenn nicht, tritt er einem LoRaWAN-Netz wie Helium bei. Schweigt SP Net 3 Tage lang, sucht der Sensor erneut; im LoRaWAN prüft er einmal pro Woche, ob SP Net wieder da ist.
